Lamp Flasher (F1 Style)

Terinspirasi dari mobil balap Formula1 atau mobil mewah di Amrik, lampu remnya seperti ini, 2-6 kedip baru nyala. Maka saya mencoba membuatnya. Jumlah dan kecepatan kedipan bisa diatur....Jadi sebagai warning terhadap kendaraan dibelakangnya kalau kita akan mengerem.
Ini lebih menarik, daripada kita sering menginjak pedal rem, atau menghilangkan kesan ngerem mendadak. Modul ini lebih OK, Jumlah kedipan dan speed bisa diatur dgn mudah, dan cara pemasangan juga mudah. Cukup memotong kabel menuju lampu rem, kemudian di sambungkan ke modul ini.
Jadi gini...Brother pernah liat lampu REM mobil Formula 1 khan? dia khan nyala-nyala kedip2x gitu...kayak lampu blitz Nah...cara kerja alat ini mirip kayak gitu...jadi pas kita mencet tuas rem otomatis lampu belakang ga langsung nyala konstan / nyala terus tapi dia kedip-kedip dulu...2 s/d 6 kali kedip baru nyala konstan / nyala terus Ritme kedipnya bisa d setel semau kita...mo cepet apa mo lambat terserah dan suka-suka hehehehhee... Ilustrasinya kayak gini :
1.1.1.1.1111111111 atau 1..1..1..1..1111111111 atau 1...1...1...1...1111111111 atau 1....1....1....1....1111111111 atau 1.....1.....1.....1.....1111111111 atau sesuai dengan keinginan kita...soalnya bisa d setel / d adjust

Langsung aja ke proses membuatnya :

Pertama-tama buat design PCB dari skema yg ada (maaf tidak saya post), tutorial bikin PCBnya ada dipage sebelumnya








Langkah kedua mulai lakukan pengeboran lubang untuk komponen dengan mata bor 0.8mm dan 1mm








Setelah dibor, bersihkan sisa toner yang menempel pada PCb dengan Thinner

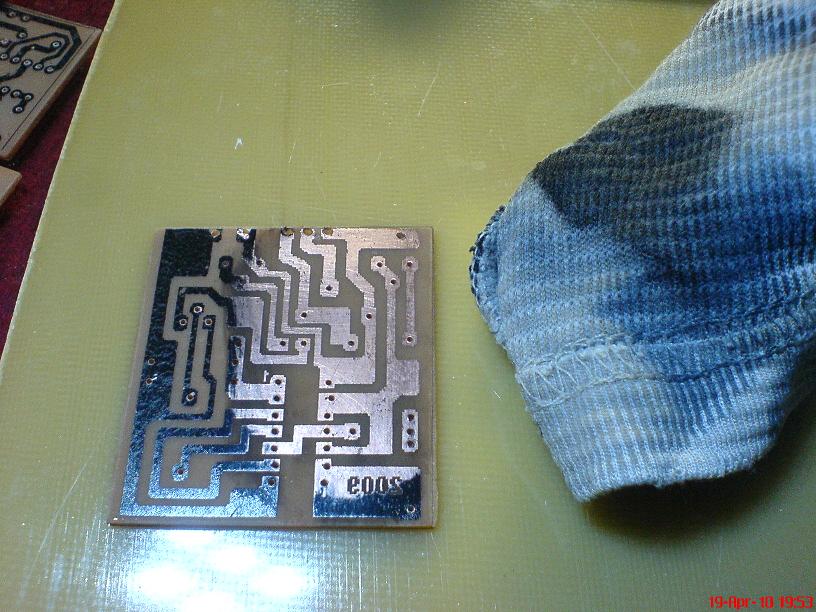

Hasil setelah bersihkan toner dengan thinner, terlihat jalur PCB nya









Persiapan menyolder yang pertama dilakukan adalah pemasangan resistor dahulu








Dilanjutkan dengan penyolderan IC









Lalu Elco (Electrolit Condensator)









Kemudian Transistor dan Trimmer









Nah dah selesai penyolderan...tampak belakang hasil solderan









Disini saya menambah Relay (tidak dipakai juga tidak apa-apa), tapi lebih bagus ditambah relay agar kerja transistor final tidak terlalu berat








Selesai dah..... tinggal pemasangan ke box hitam kecil... dan kabel outputnya..








Siap untuk digunakan... setting 2 Trimmernya untuk menyetel jumlah kedipan lampu dan lamanya kedipan sesuai keinginan yah...








Untuk skema bisa juga mengunnakan 2 buah IC NE555... di search aja yah banyak tuh.

Selamat bereksperimen GO....DIYer's

Custom LED

Iseng-iseng menghasilkan uang lagi...hehehehehehe
Berawal dari permintaan teman yang ingin dibuatkan lampu untuk bantu penerangan di motornya.

Bahan-bahan yang diperlukan :
1. Papan PCB 1 lmbr
2. LED putih 100 pcs
3. Resistor 280 ohm 35 buah
4. Dioda 2A 2 buah
5. Kabel
6. Toggle Switch kecil 1 buah
7. Acyliric 1.5 mm
8. Box Hitam uk. 75x97mm
9. Cat Putih / Alumunium foil

Setelah bahan telah siap mari kita buat, berikut langkah2 nya :

Pertama ukur bagian dalam dari box / samapai PCB dapat masuk ke dalam box.

Buatlah lubang terlebih dahulu pada tiap2 ujung dari PCB dengan mata bor 8mm

Dan buat juga patokan Lubang untuk LED berjumlah 50 buah dengan mengunakan mata bor 0.8 atau 1 mm


Kemudian potong bagian ujung yang telah diukur tadi dengan menggunakan cutter, lalu pas kan dengan bagian ujung box







Setelah pas dengan ukuran box, lalu pengecatan papan PCB, atau bisa juga dengan alumunium foil untuk pantulan cahaya LED. yang sebelumnya PCB telah dilubangi dengan mata bor 5mm sebanyak 50buah




Siapkan Acyliric potong sesuai ukuran dengan box nya tadi, cara memotong acyliric bisa dengan mengunakan pisau cutter lalu haluskan bagian pinggirnya dengan amplas atau gerinda






Nah sekarang mulai menyolder lampu2 LED yang telah terpasang tadi.









Tampak belakang hasil penyolderan LED secara Seri sebanyak per 3buah..








Selesai sudah penyolderan lampu LED sebanyak 100 buah..








Masukan LED kedalam kotak yang sebelumnya bagian sisi tiap bok diberi stopper agar papan PCB tidak masuk hingga ke bawah, lalu tutup dengan Acyliric.






Nah...jadi deh sebelumnya diberi pengkabelan untuk tegangan plus (+), dan Massa (-) pada posisi baut.
Dan jangan lupa diberi sealer agar air tidak masuk







Test nyala lampu LED.... wowww... liat sinar lampu ini selama 10 detik saja kepala terasa pusing....








Lampu LED ini cocok untuk membantu penerangan pada motor..
apalagi sekarang wajib menyalakan lampu untuk sepeda motor di siang hari.






Keuntungan dengan lampu LED ini adalah :
- Jauh lebih hemat dalam hal pemakaian listrik
- Daya tahan lampu LED yang cukup lama lebih dari 30,000jam
- LED tidak mengandung merkuri yang berbahaya atau gas halogen

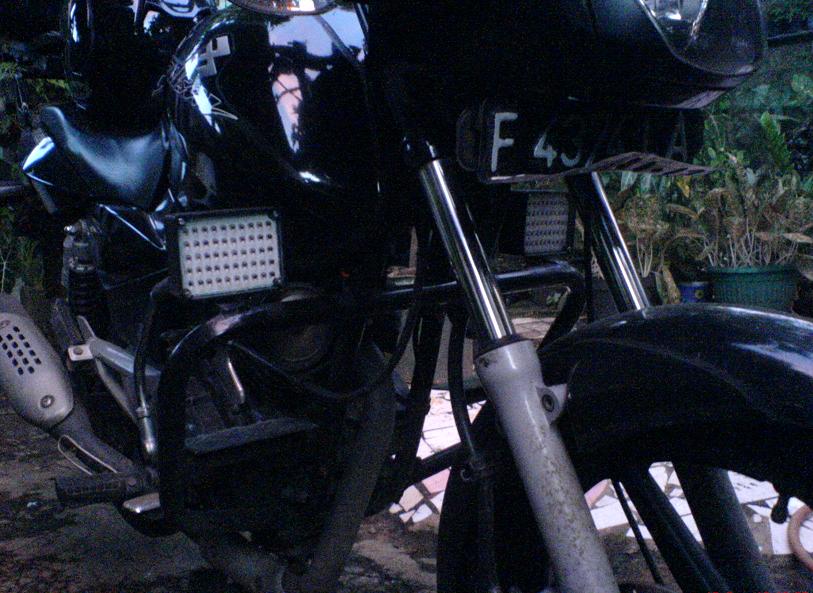

Terpasang dimotor Pulsar









Posisi lampu ON... terang cuy...











Silau...man... :)









Update : Contoh bentuk Jadi yang sudah ada di Jual dipasaran... baru keluar setelah dah lama ane bikin.








SELAMAT BERKARYA... Go... DIYer's
