Lampu LED Meja

Iseng nemu ide bikin lampu LED meja buat nyolder klo kurang cahaya biar mata gak cepat lelah/rusak karena ngeliat komponen yang kecil2..

Bahan-bahan yang perlu disiapkan adalah :
- Bulatan bekas seal tape 1bh
- 1 batang plat alumunium (supaya mudah ditekuk2),
200mmx12mm
ukuran disesuaikan kebutuhan
- 1 bh dudukan besi (ini bekas rotor as kipas angin yg dah rusak)
- Lampu LED putih 9bh
- Resistor 150ohm 3buah



(Semuanya dari barang yg sudah tidak terpakai lagi alias terbuang)
daripada jadi sampah apa salahnya kita manfaatkan.

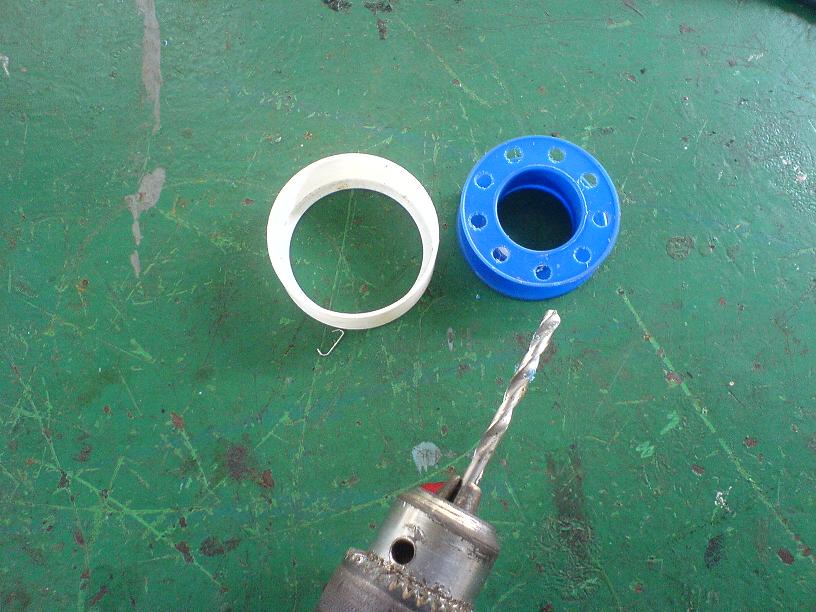

Langkah pertama buatlah lubang untuk penempatan lampu LED, disini saya memakai 9 buah lubang, dengan mengunakan mata bor 5mm







Kemudian pasang lampu LED tersebut kedalam lubang, dengan menyusun seri per 3buah LED








Sambungkan resistor 150 ohm ke positif lampu LED, dan negatif menjadi satu.
dan siapkan juga lubang untuk kabel arusnya di bagian belakangnya.






Hasil setelah dipasang dan disolder dan jangan lupa diberi lem agar lampu LED tidak goyang








Pasangkan tutup dari bulatan seal tape bekas tadi









Tampak setelah terpasang dan tinggal disambungkan dengan plat alumunium tadi








Sambungkan as bekas kipas angin tadi dengan plat alumunim dengan menggunakan cable ties.
dan satu sisinya yang ke lampu di baut dengan sekrup







Setelah Jadi disini saya menggunakan Battery 12V, bisa juga menggunakan adaptor..

Hasilnya memuaskan sekarang klo lagi nyolder atau melihat komponen pada malem hari / kekurangan cahaya gak sakit lagi nih mata.....


Selain untuk lampu meja kerja, juga bisa untuk Lampu darurat di rumah dikala mati Lampu...
kan sering mati lampu tuh PLN.... hiksss.....

Selamat Berkreasi................. Go.. DIY'ers...

Battery Darurat buat HP

Ketika sedang asyik ngobrol ehh.. battery habis alias lowbat padahal ada pembicaraan penting..
mau ngecas hp ga bawa charger.. hmmmm
iseng2 eh nemu rangkaian converter tegangan dengan sumber battery 9V

Gambar Rangkaian/skema :
Caranya? Gampang kita buat rangkaian yang menghubungkan ponsel dengan batu battery kotak 9V yang banyak tersedia di warung remang2..upssss... maksudnya diwarung2 tedekat.. :)


Bahan-bahan yang digunakan :
- Papan PCb bolong
- Batu Battery bekas ponsel (untuk penghubung kabel output ke
ponsel)
- Resistor 500ohm
- Transistor c828
- Transistor D313
- Dioda zener 3.9 volt
- Elco 100uF /25V 3bh

Jika lihat hasil output pengetesan dari battery 9V sekitar 4Volt
siap digunakan

caranya hubungkan kabel + dan - ke battery bekas dan masukan ke dalam ponsel (ingat perhatikan Polaritasnya jgn sapai terbalik)











.

Jika dalam keadaan darurat ini bisa jadi solusi yang oke..
jangan lupa diberi casing agar air tidak masuk

Selamat bereksperimen........

Lampu LED buat Aquarium

Mau beli lampu buat aquarium harganya mahal kisaran 60~100rbuan
iseng ah.. kenapa gak bikin dari lampu Led aja.. lebih hemat listrik dan life cycle yang lebih lama..





Siapkan bahan-bahan :
- Lampu LED 3 mm warna Hijau 6bh
- Selang bening 6mm panjang disesuaikan
- Resistor 2 buah 270 ohm







Kemudian karena untuk ditaro didalam air, maka kedua ujung -
selang harus di sealing agar air tidak masuk dan merusak Led

Siap untuk di gunakan ... selamat mencoba






Rumus cara menghitung Resitansi Led :

R = V/I
R = (V-Vled)/I

dimana :
R = Resitansi / hambatan (ohm)
V = Tegangan Sumber (Volt) ( disini saya pakai tegangan sumber 12 Vdc dari adaptor)
Vled = Tegangan led (Volt) ..... tegangan Led yg saya pakai 2.2 vdc
I = Arus Led (Ampere) ...... Arus led sekitar 20mA

R = (12 - (2.2*3)) / 0.020
= ( 5.4) / 0.020
= 270 ohm
maka hambatan/ resitansi yang saya pakai 270 ohm untuk seri 3buah led

Perhitungan ini wajib di ingat agar tegangan atau arus yang diterima Led tidak berlebih yang menyebakan led mudah putus/rusak...

Selamat mencoba dan semoga berguna...

Gooo...oo DIY'ers

Gainclone LM1875T Amplifier

Sambungan dari project membuat PCB untuk Gainclone
Perubahan pada Cin ganti pake SOLEN

1. Tampak Belakang







2. Gainclone amp box dan tata letak komponen









3. Tampak belakang solderan kaki2 komponen









4. Power Supply Unit (input power 25VAC/3A)








5. Testing keluaran suara.... suara lebih warm dan detail di vocal
dan treble pe suara hit hat drum audio slave pun terdengar jelas benar-benar yummyyy.....






Note : Next target ganti Trafo pake model Dounat dan Resistor Rin pake Takman

Chip-amp yang satu ini banyak di idolakan para DIYers Audio
Silahkan search mengenai Chip Amp ini....
